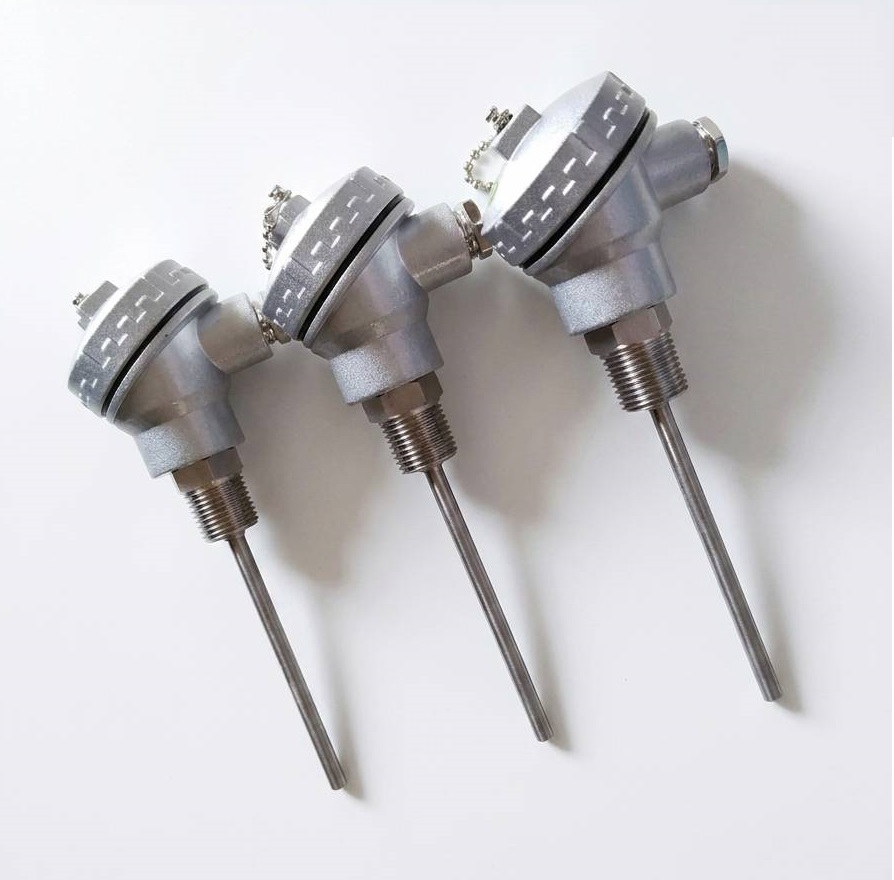

จำหน่ายและรับสั่งทำเซนเซอร์วัดอุณหภูมิคุณภาพสูงสำหรับงานอุตสาหกรรม ครอบคลุมทั้งระบบ Thermocouple (Type K, J, N, E, R, S, B) และ RTD (PT100, PT1000) รองรับทั้งรูปแบบหัวกระโหลก (Terminal Head), แบบสายออกตัว, แบบติดเกลียวล็อก และแบบดาบเสียบ ออกแบบให้ทนทานต่อแรงดัน สารเคมี และอุณหภูมิสุดขั้ว
ตอบสนองรวดเร็ว แม่นยำสูง ปลอกปกป้องผลิตจาก Stainless Steel 304/316L หรือ Inconel รองรับย่านการวัดอุณหภูมิได้ตั้งแต่ -200°C ถึง 1600°C
| ประเภทเซนเซอร์ (Sensor Element) | Thermocouple Type K, J, T, E, N, R, S, B / RTD PT100 (Class A / B), PT1000 |
| ย่านวัดอุณหภูมิ (Temperature Range) | RTD: -200°C ถึง 600°C | Type K: -40°C ถึง 1250°C | Type R/S/B: สูงสุด 1600°C |
| รูปแบบการติดตั้ง (Mounting / Connection) | หัวกระโหลกอลูมิเนียม (Form B), เกลียวขัน (NPT, PT, Metric), สายออกตรงพร้อมสปริงกันสายหัก, แบบดาบ/หน้าสัมผัส |
| วัสดุปลอกป้องกัน (Sheath Material) | Stainless Steel 304, SS316L, Inconel 600, Ceramic Tube (สำหรับความร้อนสูงมาก) |
| ขนาดปลอกและยาว (Probe Size) | ความโตปลอก Ø 1.0, 1.5, 3.2, 4.8, 6.0, 8.0 mm (ความยาวสั่งทำได้ตามต้องการ) |
ดาวน์โหลดหรือตรวจสอบแบบแปลนทางเทคนิค (Technical Drawings) ของเซนเซอร์วัดอุณหภูมิแต่ละรุ่น เพื่อใช้ประกอบการออกแบบและสั่งทำ
Type-K Thermocouple Assembly (TKP-100-A), SS304 Sheath, สายถักไฟเบอร์กลาส หัวต่อมินิคอนเนคเตอร์
เปิดดู / ดาวน์โหลด PDFType K Thermocouple Sensor พร้อมหัวกะโหลกอลูมิเนียม (Die-Cast Aluminum) ย่านวัด -40 ถึง +1100°C
เปิดดู / ดาวน์โหลด PDFRTD PT100 Temperature Sensor Assembly, SUS304 Metal Probe, สายยาว 2 เมตร ย่านวัด -200 ถึง +650°C
เปิดดู / ดาวน์โหลด PDFPT100/K-type RTD Temperature Sensor แบบเกลียว M12*1.5, โพรบยาว 50มม. สายถักสแตนเลส
เปิดดู / ดาวน์โหลด PDFท่านสามารถตรวจสอบไดอะแกรมและสเปกการผลิตมาตรฐาน เพื่อเลือกใช้งานให้ตรงกับลักษณะงานติดตั้งในโรงงานอุตสาหกรรม

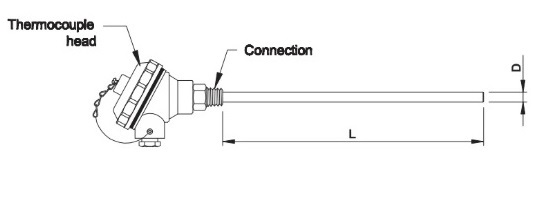

มีหัวกะโหลกสำหรับต่อสายไฟ พร้อมเกลียวติดตั้ง (Connection) และโพรบยาว (L) ขนาดเส้นผ่านศูนย์กลาง (D)

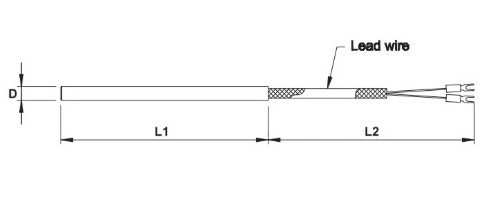

โพรบวัดอุณหภูมิเชื่อมต่อกับสายไฟออกตัว (Lead Wire) หุ้มฉนวนถัก เหมาะสำหรับพื้นที่แคบ

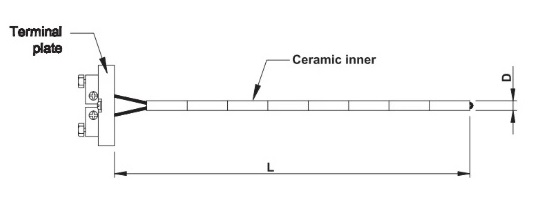

ออกแบบพิเศษด้วยแผ่นเทอร์มินัล (Terminal plate) และแกนเซรามิกด้านใน (Ceramic inner) ทนความร้อนสูง

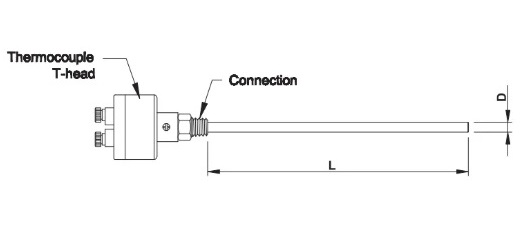

ใช้หัวต่อทรง T-Head ขนาดกะทัดรัด มาพร้อมเกลียวติดตั้งและก้านโพรบสแตนเลส

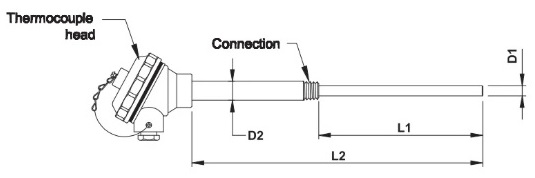

โพรบแบบลดระดับขนาด (D1 ปลายเล็ก, D2 โคนใหญ่) พร้อมเกลียวติดตั้งตรงกลางและหัวกะโหลก

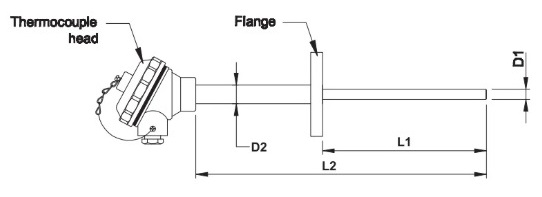

ติดตั้งด้วยหน้าแปลน (Flange) เหมาะสำหรับงานถังแรงดัน ท่อลม หรือระบบท่ออุตสาหกรรมขนาดใหญ่

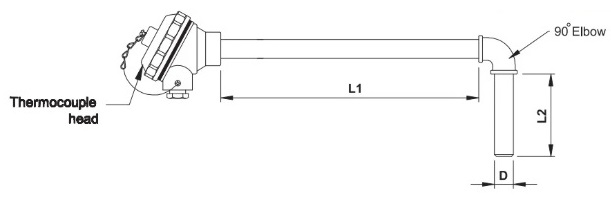

มีข้อต่อฉาก 90 องศา (90° Elbow) ช่วยให้การเดินท่อวัดอุณหภูมิหลบมุมหรือพื้นที่จำกัดเป็นไปได้ง่ายขึ้น
โครงสร้างโพรบแบบสเต็ป (D1 ปลายเรียวเล็ก และ D2 โคนหนาแข็งแรง) ตอบโจทย์งานวัดอุณหภูมิเชิงลึก

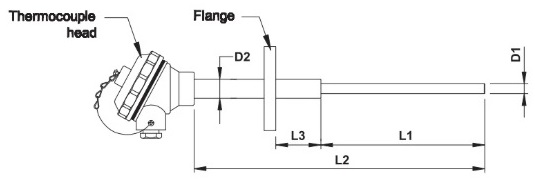

มีหัวกะโหลก หน้าแปลน (Flange) และก้านโพรบสเต็ป เหมาะสำหรับงานถังแรงดันและระบบท่อขนาดใหญ่

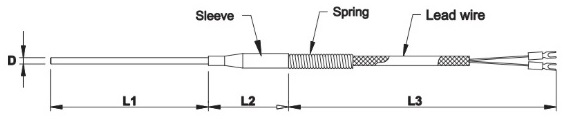

โครงสร้างโพรบตรงพร้อมปลอก (Sleeve) และสปริงกันสายหักงอ เชื่อมต่อสายไฟ Lead wire

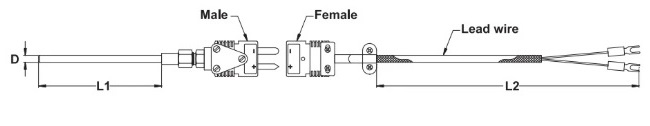

สะดวกในการถอดเปลี่ยนด้วยคอนเนคเตอร์มาตรฐาน (Male / Female) คั่นกลางระหว่างโพรบและสายไฟ

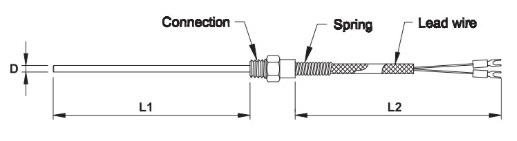

มาพร้อมข้อต่อเกลียว (Connection) สำหรับขันล็อกเข้ากับเครื่องจักร และสปริงป้องกันสายเสียหาย

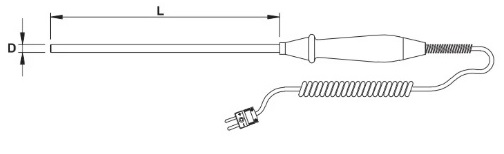

หัววัดแบบมือถือ (Handle) พร้อมสายสปริงยืดหยุ่นและหัวปลั๊ก เหมาะสำหรับงานวัดอุณหภูมิชั่วคราว

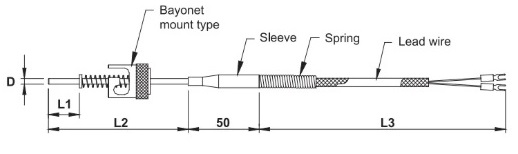

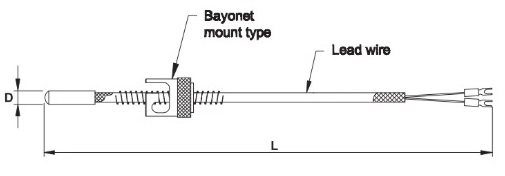

ระบบล็อกแบบ Bayonet mount นิยมใช้ฝังในบล็อกแม่พิมพ์ฉีดพลาสติก มีสปริงกดแนบผิวชิ้นงาน

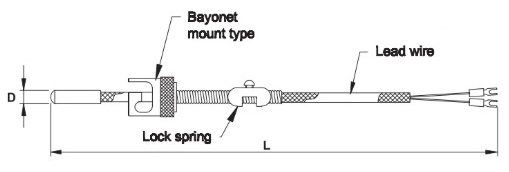

มีตัวล็อกสปริง (Lock spring) ช่วยให้สามารถปรับตั้งระยะความลึกในการกดล็อกได้อย่างอิสระ
ป้องกันสายหักงอและการเสียดสีด้วยสปริงคุ้มครองตลอดแนว เหมาะกับเครื่องจักรที่มีการเคลื่อนไหว

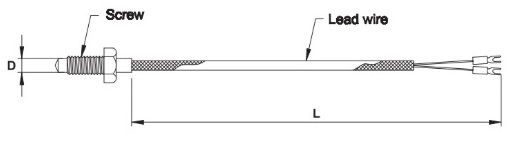

มีเกลียวสกรู (Screw) ติดอยู่ที่ส่วนหัวโพรบสำหรับขันฝังลงในรูเกลียวของชิ้นงานหรือฮีตเตอร์โดยตรง

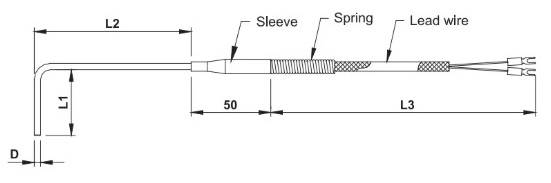

โพรบดัดฉาก 90 องศา ออกแบบมาเพื่อหลบมุมในพื้นที่จำกัด พร้อมชุดปลอก (Sleeve) และสปริงกันสาย

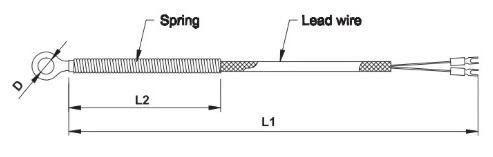

ปลายห่วงตาไก่ (Ring terminal) สำหรับขันน็อตยึดติดผิวชิ้นงาน พร้อมสปริงป้องกันสายหักงอ

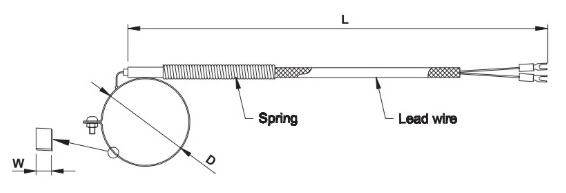

สายรัดวงกลมพร้อมน็อตล็อก สำหรับรัดรอบท่อหรือกระบอกฮีตเตอร์เพื่อวัดอุณหภูมิผิวท่อ

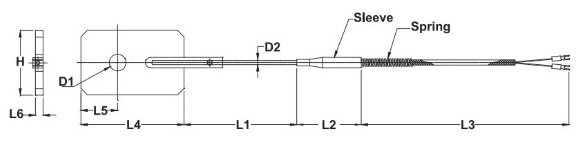

แผ่นเพลทสี่เหลี่ยมเจาะรูตรงกลางสำหรับแปะแนบผิวเรียบ พร้อมสปริงและปลอก Sleeve ป้องกันสาย

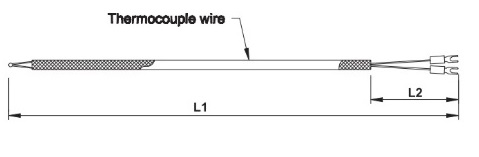

สายวัดอุณหภูมิแบบยืดหยุ่น หุ้มฉนวนถักตลอดเส้น ปลายเชื่อมติดกันเป็นจุดวัด เหมาะกับงานทั่วไป

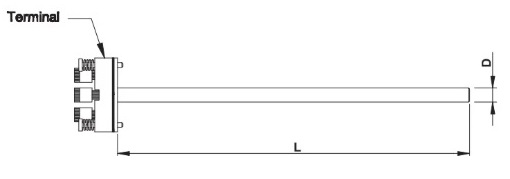

โพรบก้านตรงพร้อมชุดขั้วต่อ Terminal สกรูขันสายไฟด้านหลัง เหมาะสำหรับติดตั้งในตู้ควบคุม

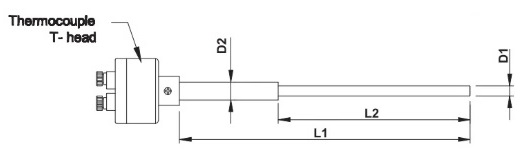

โพรบก้านลดระดับขนาด (D1 และ D2) ต่อเข้ากับหัว T-head ขนาดกะทัดรัด ประหยัดพื้นที่ติดตั้ง

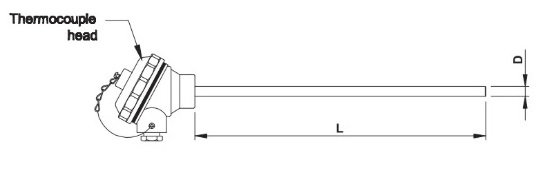

โพรบก้านตรงยาว (L) เส้นผ่านศูนย์กลาง (D) เชื่อมต่อกับหัวกระโหลกอลูมิเนียมมาตรฐานอุตสาหกรรม

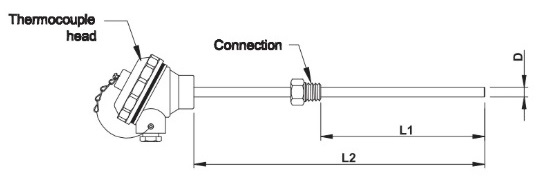

มีข้อต่อเกลียว (Connection) สำหรับปรับระยะความลึก L1 และความยาวรวม L2 ได้อย่างอิสระ

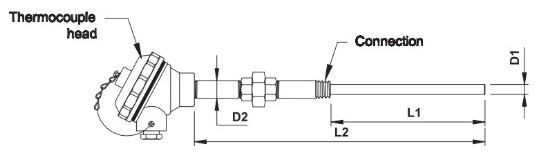

โพรบแบบลดขนาด (D1 ปลาย และ D2 โคน) มีเกลียวติดตั้งตรงรอยต่อระหว่างท่อโคนและโพรบปลาย

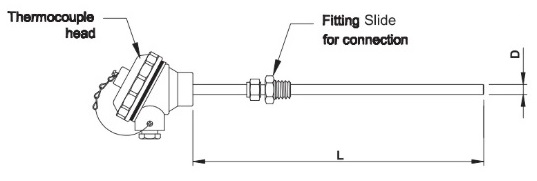

ติดตั้งชุด Fitting Slide สำหรับเลื่อนปรับระยะความลึกในการติดตั้งได้อย่างแม่นยำและยืดหยุ่น

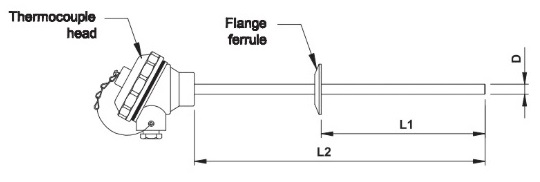

ข้อต่อแบบหน้าแปลนเฟอร์รูล (Sanitary/Tri-Clamp) เหมาะสำหรับอุตสาหกรรมอาหารและยา

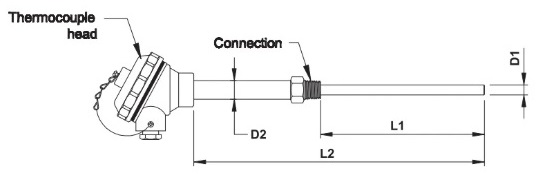

ก้านโพรบสเต็ป (D1, D2) พร้อมข้อต่อเกลียวติดตั้งและหัวกะโหลกอลูมิเนียม

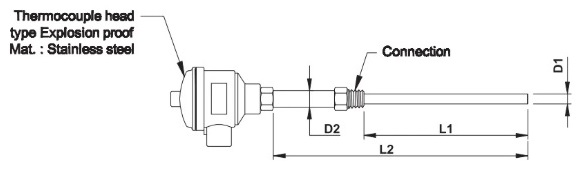

หัวกะโหลกกันระเบิดวัสดุสเตนเลส ทนทานต่อสารเคมีและสภาพแวดล้อมอันตรายรุนแรง

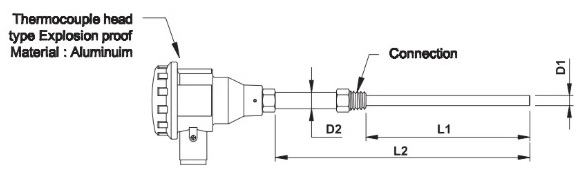

หัวกะโหลกกันระเบิดวัสดุอะลูมิเนียม น้ำหนักเบา ป้องกันการจุดระเบิดในโซนอันตราย

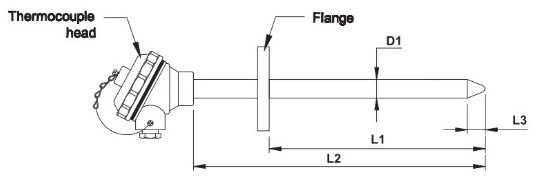

โครงสร้างปลายตันแข็งแรง พร้อมแผ่นหน้าแปลน (Flange) สำหรับงานแรงดันสูง

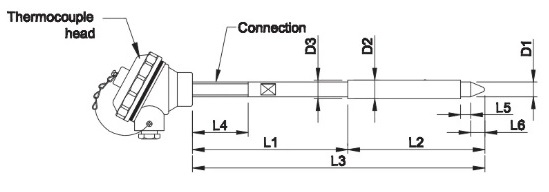

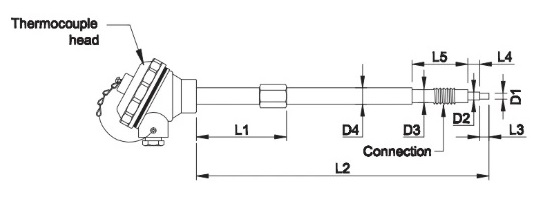

ดีไซน์ก้านโพรบซับซ้อนหลายระดับความโต (D1, D2, D3) และระยะความลึกย่อย (L1-L6)
ชุดเกลียวและสปริงเชื่อมต่อช่วงปลายโพรบ ช่วยให้การติดตั้งมีความยืดหยุ่นสูง

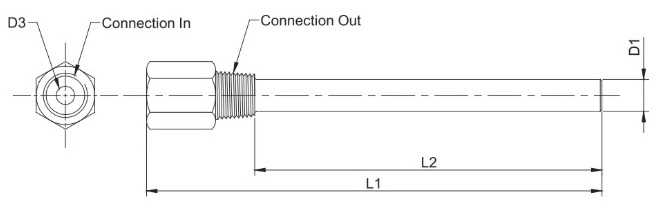

ปลอกสเตนเลสป้องกันเซนเซอร์จากแรงดันและการกัดกร่อน มีทั้งแบบก้านตรง (Straight)
ปลอกสเตนเลสป้องกันเซนเซอร์จากแรงดันและการกัดกร่อนแบบก้านเรียว (Tapered)

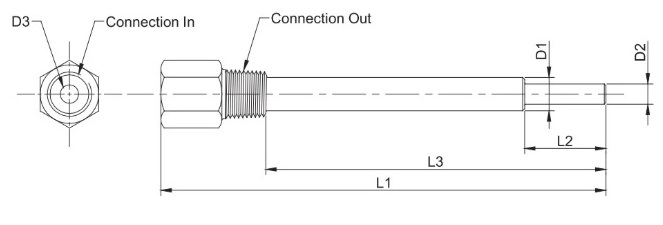

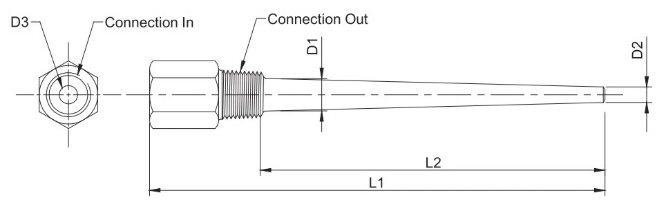

ปลอกเทอร์โมเวลล์แบบมีเกลียวขันและก้านปลายเรียวเล็ก (D2) ช่วยเพิ่มความไวในการวัดอุณหภูมิ
ปลอกป้องกันแบบหน้าแปลนยึดน็อต ก้านทรงกระบอกตรงสม่ำเสมอ เหมาะสำหรับระบบท่อมาตรฐาน

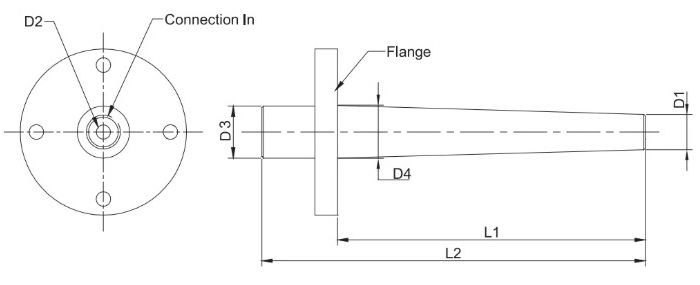

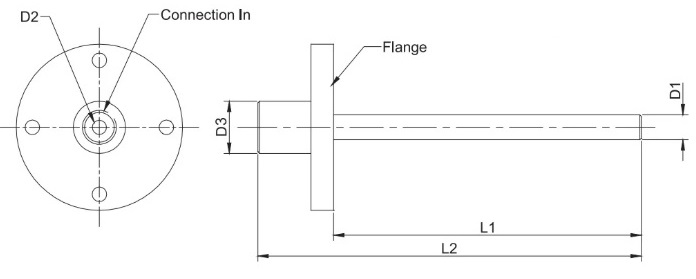

ปลอกป้องกันแบบหน้าแปลนและก้านเรียวสอบเข้าหาปลาย ลดแรงต้านทานของของเหลวความเร็วสูง

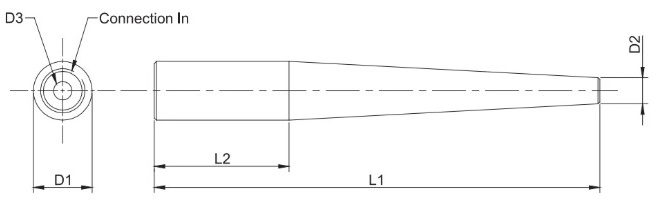

ปลอกเทอร์โมเวลล์ทรงเรียวแบบไม่มีเกลียว ออกแบบสำหรับงานเชื่อมติดกับตัวถังหรือท่อโดยตรง
ระบุรูปแบบ Sensor หรือ Thermowell ที่ต้องการ เจ้าหน้าที่จะจัดส่งราคาประเมินให้ภายใน 24 ชม.
